توضیحات

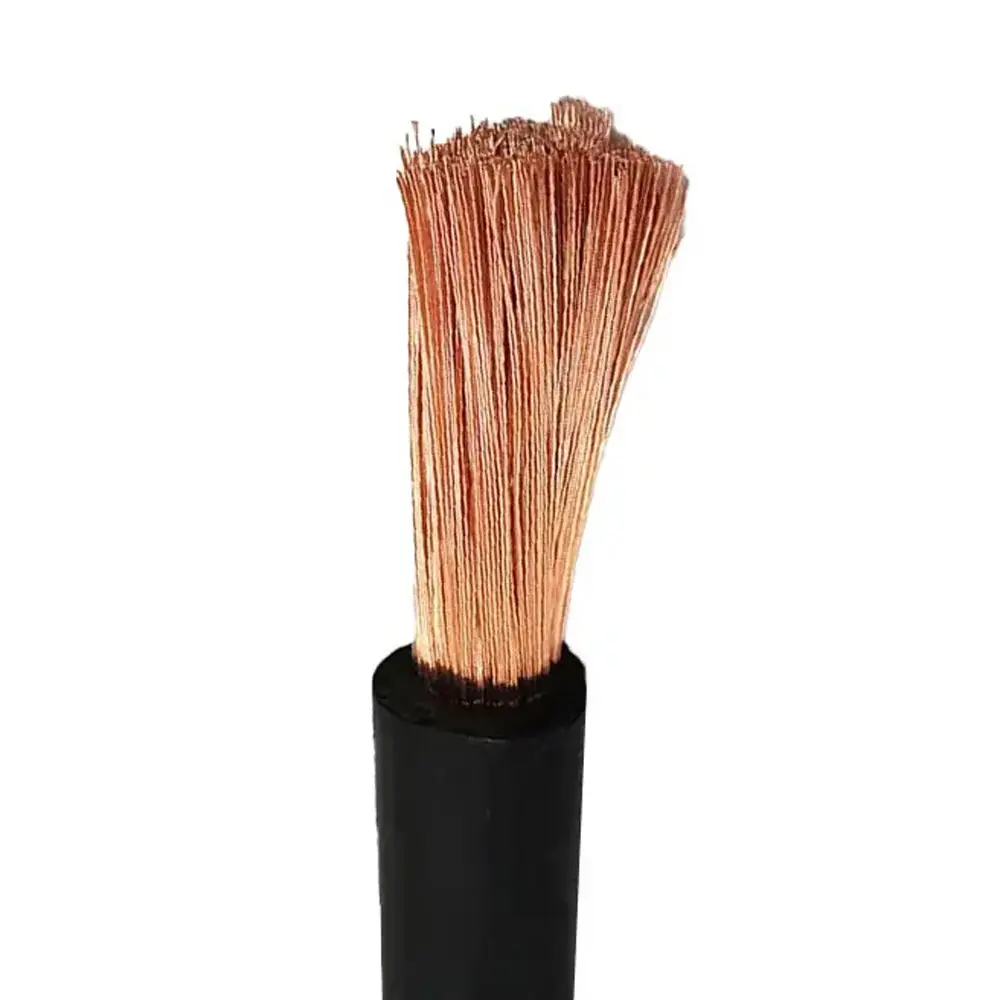

سیم افشان NYAF هادی سیم

سیم افشان NYAF هادی سیم از رشته تارهای نازک و منعطف تشکیل شده و مطابق کلاس 5 و استاندارد ISIRI 3084 تولید می شود. در نام اختصاری NYAF، حرف N نشان دهنده استفاده از هادی مسی، حرف Y به معنی استفاده از عایق PVC و AF به معنی انعطاف پذیری بالا و افشان بودن این نوع سیم (Flexible Conductor) است.

انعطاف پذیری بالای سیم افشان موجب شده که نصب و استفاده از آن در فضاهای محدود با زوایای پیچیده راحت تر باشد به طوری که قابلیت استفاده در انواع لوله های خرطومی را دارد اما به صورت مستقیم زیر گچ و سیمان به کار برده نمی شوند. در ادامه قصد داریم با انواع مختلف این دسته از محصولات و کاربری های مختلف آن ها آشنا شویم.

مشخصات فنی سیم افشان NYAF هادی سیم

سیم افشان NYAF هادی سیم دارای هادی از جنس مس (Cu) آنیل شده (حرارت دیده با گرما) با درصد خلوص بالا یعنی 99.9% است. جنس عایق این دسته از محصولات، پی وی سی یا پلی وینیل کلراید تزریقی از نوع C است که به صورت اکسترود شده بر روی رشته های ظریف و به هم تابیده هادی کشیده شده و ضمن ایجاد حفاظت الکتریکی، دوام و ایمنی سیم را افزایش می دهد. ضخامت عایق پی وی سی (PVC) در این نوع سیم ها بسته به ضخامت هادی آن، می تواند 0.6 تا 2.2 میلی متر باشد.

مقاومت الکتریکی در سیم های افشان از 39 تا 0.0801 اهم در هر کیلومتر در دمای 20 درجه سانتی گراد است به طوری که پایین بودن این میزان در آن ها موجب کاهش افت ولتاژ و افزایش کارایی سیستم خواهد بود. در واقع می توان گفت هرچه آلیاژ به کار برده شده در سیم نامرغوب باشد، سیم هنگام استفاده بیش تر داغ شده و مقاومت هادی در آن بیش تر خواهد بود. لازم به ذکر است که فاکتور مذکور بر روی رسانایی جریان برق در سیم های افشان، تاثیر مستقیم دارد.

استفاده از سیم افشان مرغوب و تولید شده مطابق استانداردهای ملی و بین المللی موجب افزایش طول عمر مدارهای الکتریکی می شود به طوری که کاربرد انواع نامرغوب آن می تواند صدمات جبران ناپذیری مانند آتش سوزی به بار بیاورد. برخی از استانداردهای معتبر بین المللی که سیم های افشان به آن مجهز می باشند، عبارتند از:

• استاندارد IEC 60227-3 معادل استاندارد ISIRI 607-3
• استاندارد IEC 60228
• استاندارد IEC 60332-1-2

در مجموع استفاده از استانداردهای مذکور در تولید، تضمین دهنده ایمنی و کارایی بالای محصول می باشد. استانداردهای ISIRI، IEC و NYAF که بر روی عایق سیم های افشان با کیفیت حک شده اند، نشان دهنده مرغوبیت آن ها بوده و قابل پاک شدن نمی باشند.

برخی از سیم های افشان در برابر گسترش حریق طبق استاندارد IEC 60332-1-2 مقاوم بوده و دارای خاصیت Flame Retardant می باشند به طوری که موجب انتقال حریق به سایر نقاط نمی شوند و می توان از آن ها در کاربری و موقعیت های حساس استفاده کرد. برخی دیگر دارای روکش ضد حریق یا Fire Resistant هستند و طوری طراحی شده اند که در زمان آتش سوزی عملکرد خود را حفظ کنند. محدوده دمایی به منظور کارکرد بهینه سیم های افشان در حالت نصب ثابت برابر با منفی 30 تا مثبت 70 درجه سانتی گراد می باشد.
